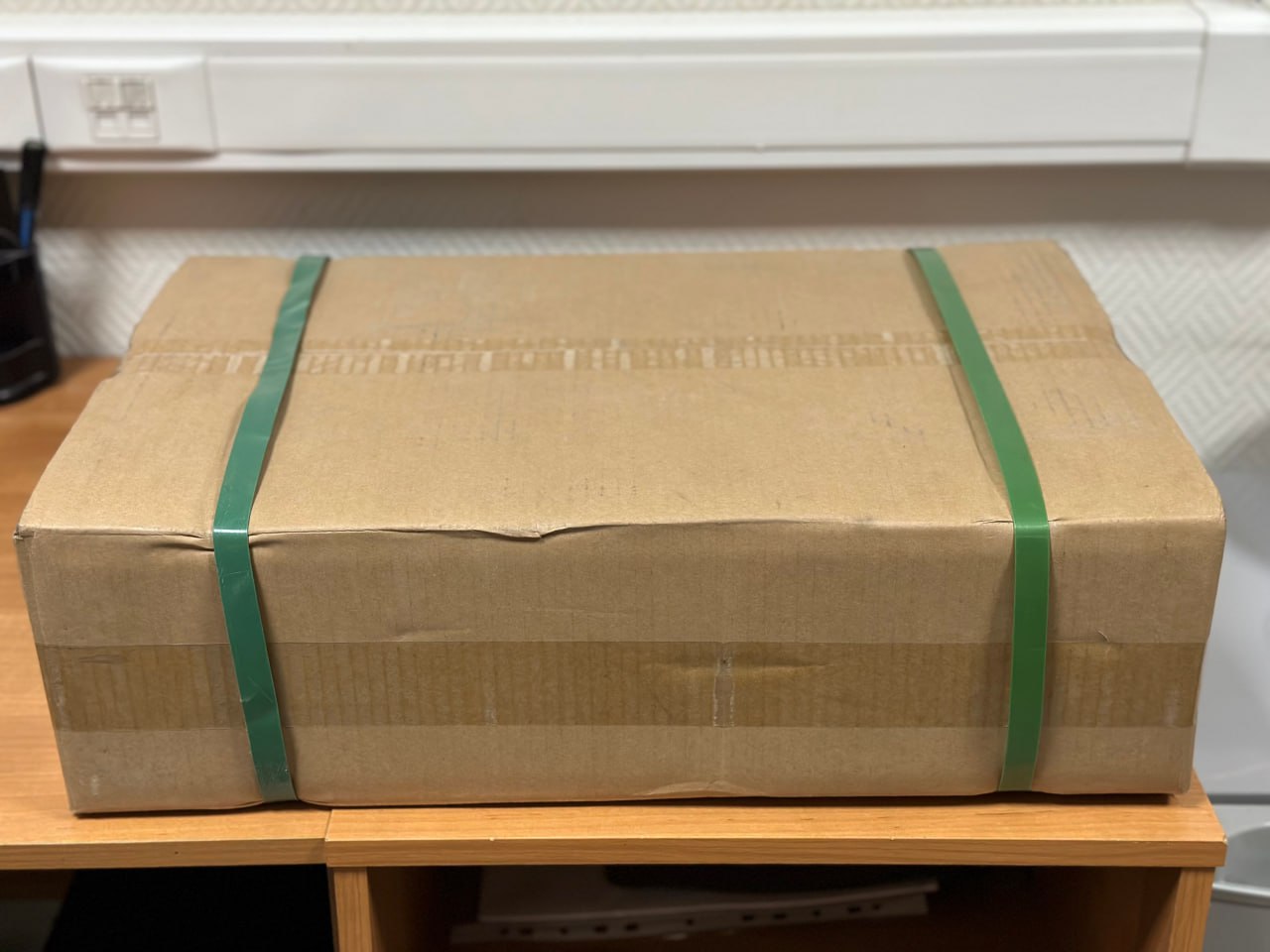

Система высотой 1U упакована в картонную коробку размером 55х37х16 см,
масса оборудования без упаковки составляет:
- 4 кг (без выпрямительных модулей)
- 6 кг (с 3-мя установленными выпрямительными модулями).

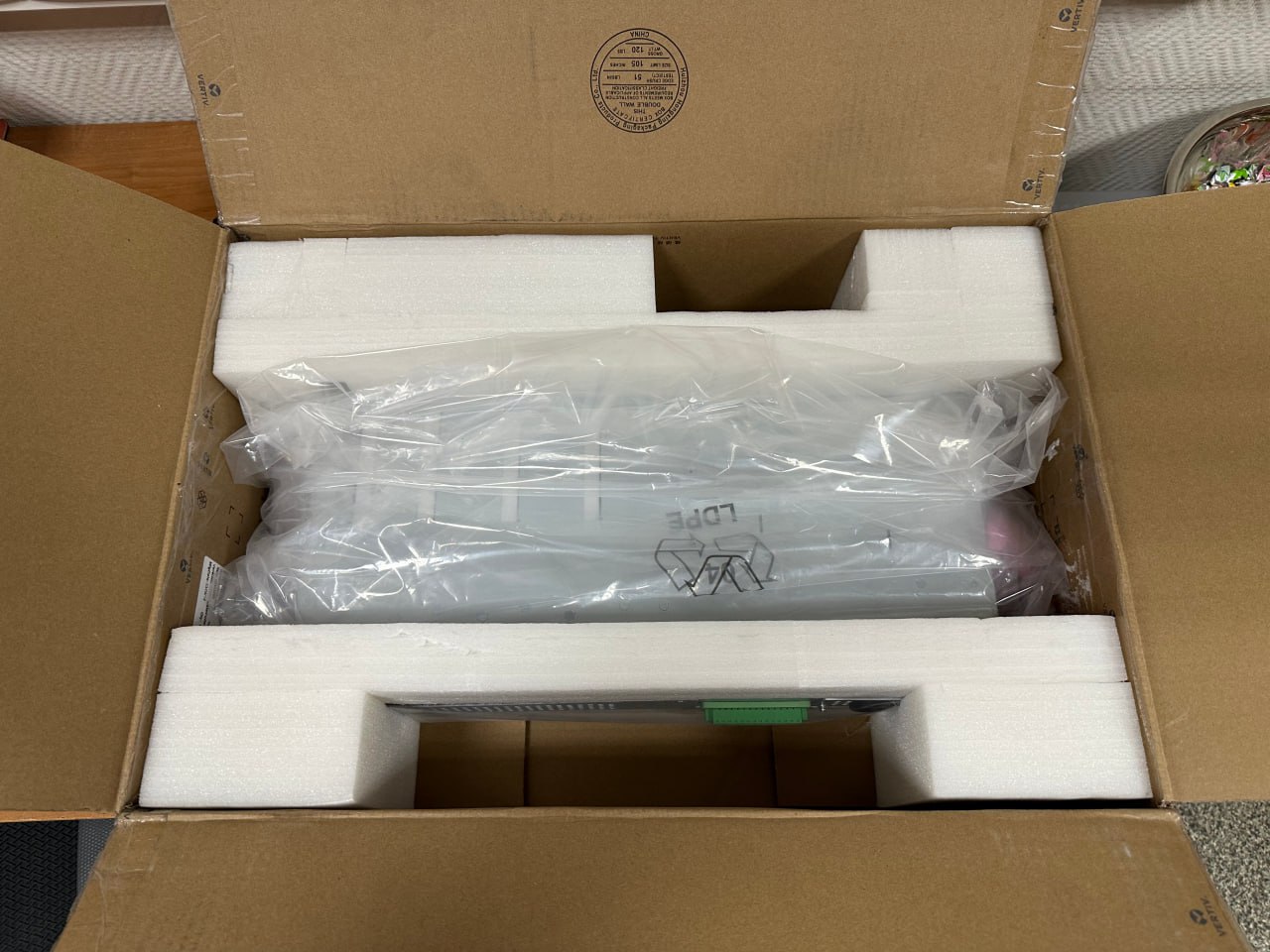

Для фиксации и защиты от внешних механических воздействий при транспортировке система упакована в ложементы из легкого полимерного материала. Дополнительная упаковка системы в полиэтиленовый пакет обеспечивает защиту от проникновения влаги.

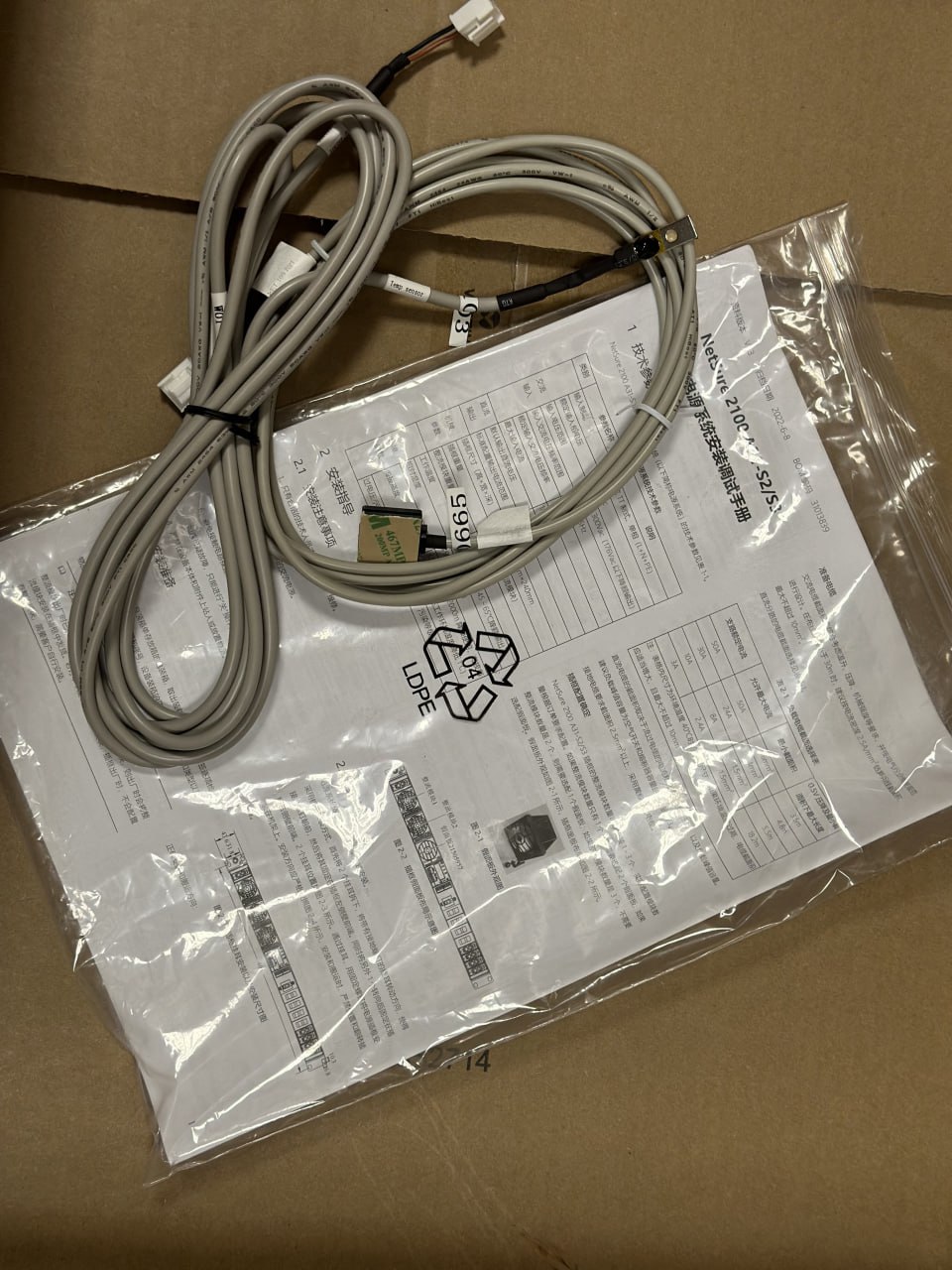

Внутри коробки находится пакет с документацией и двумя кабелями с температурными датчиками.
Достаём систему из коробки и полиэтиленового пакета, осматриваем и проверяем на отсутствие внешних механических повреждений.

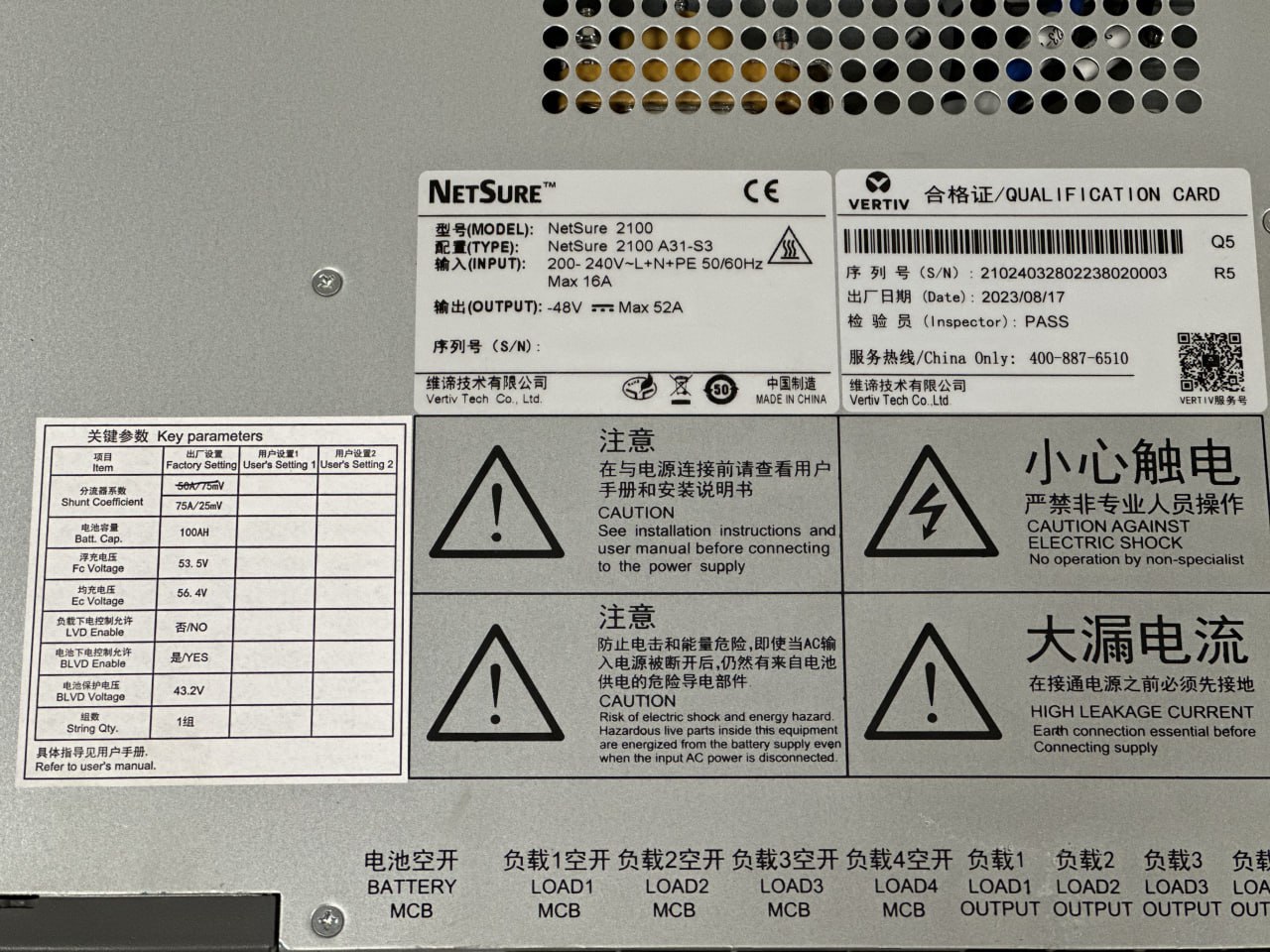

На верхней части каркаса наклеены стикеры производителя с информацией об основных параметрах системы, а также нанесена маркировка позиций (мест установки) автоматического выключателя батареи (BATTERY MCB), 4-х автоматических выключателей нагрузки (LOAD 1 MCB, LOAD 2 MCB, LOAD 3 MCB, LOAD 4 MCB) и 4-х парных клемм (+/–) для подключения кабелей (LOAD 1 OUTPUT, LOAD 2 OUTPUT, LOAD 3 OUTPUT и LOAD 4 OUTPUT).

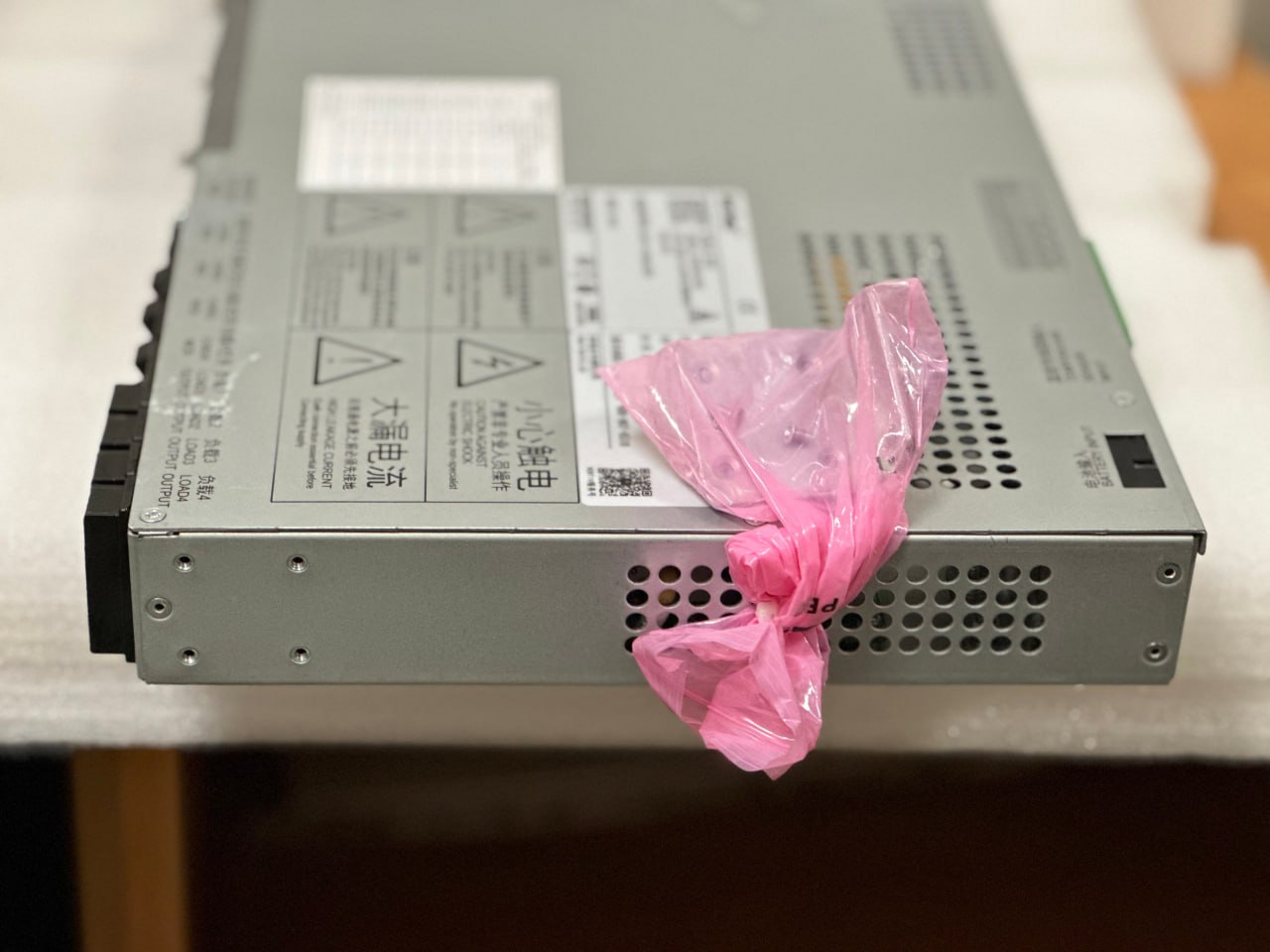

Сбоку каркаса системы в полиэтиленовом пакете закреплены адаптеры для установки системы в аппаратный шкаф или стойку.

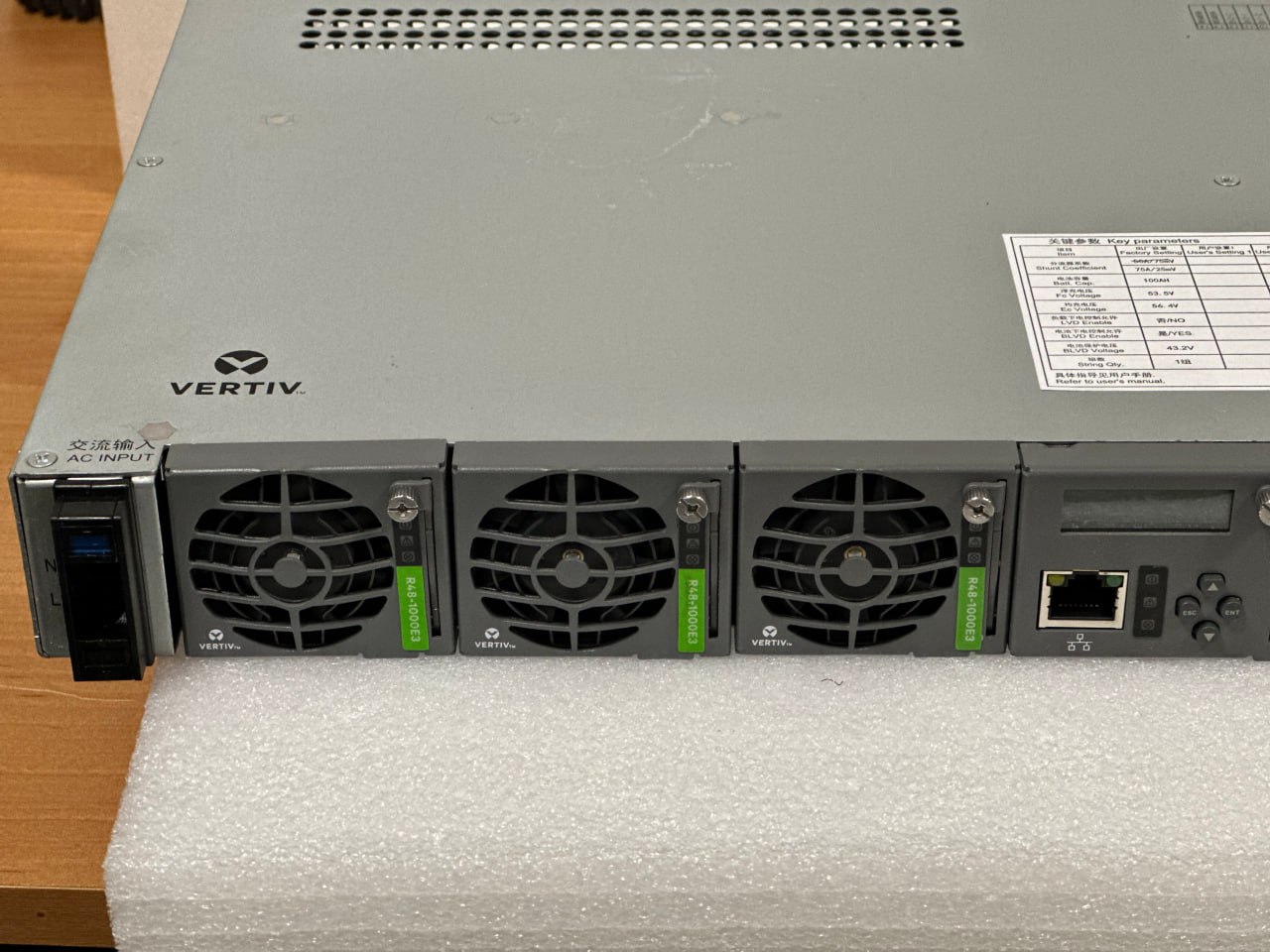

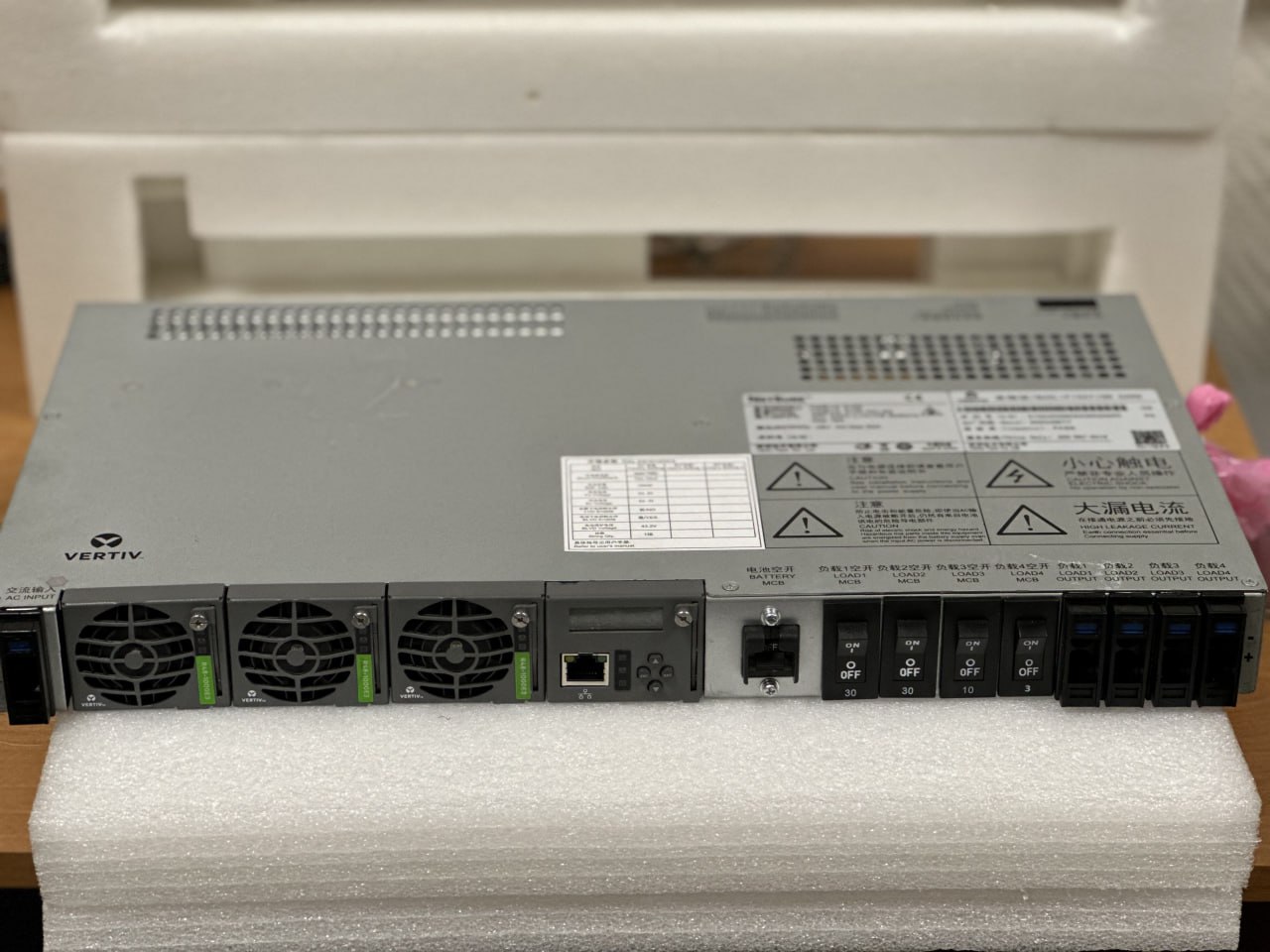

С левой стороны по фронтальной части системы расположены терминальные клеммы для подключения внешнего электроснабжения (AC INPUT: L, N). В силовую полку установлены 3 выпрямительных модуля R48-1000E3 и контроллер M831A.
Система укомплектована одним автоматическим выключателем аккумуляторной батареи (BATTERY MCB).

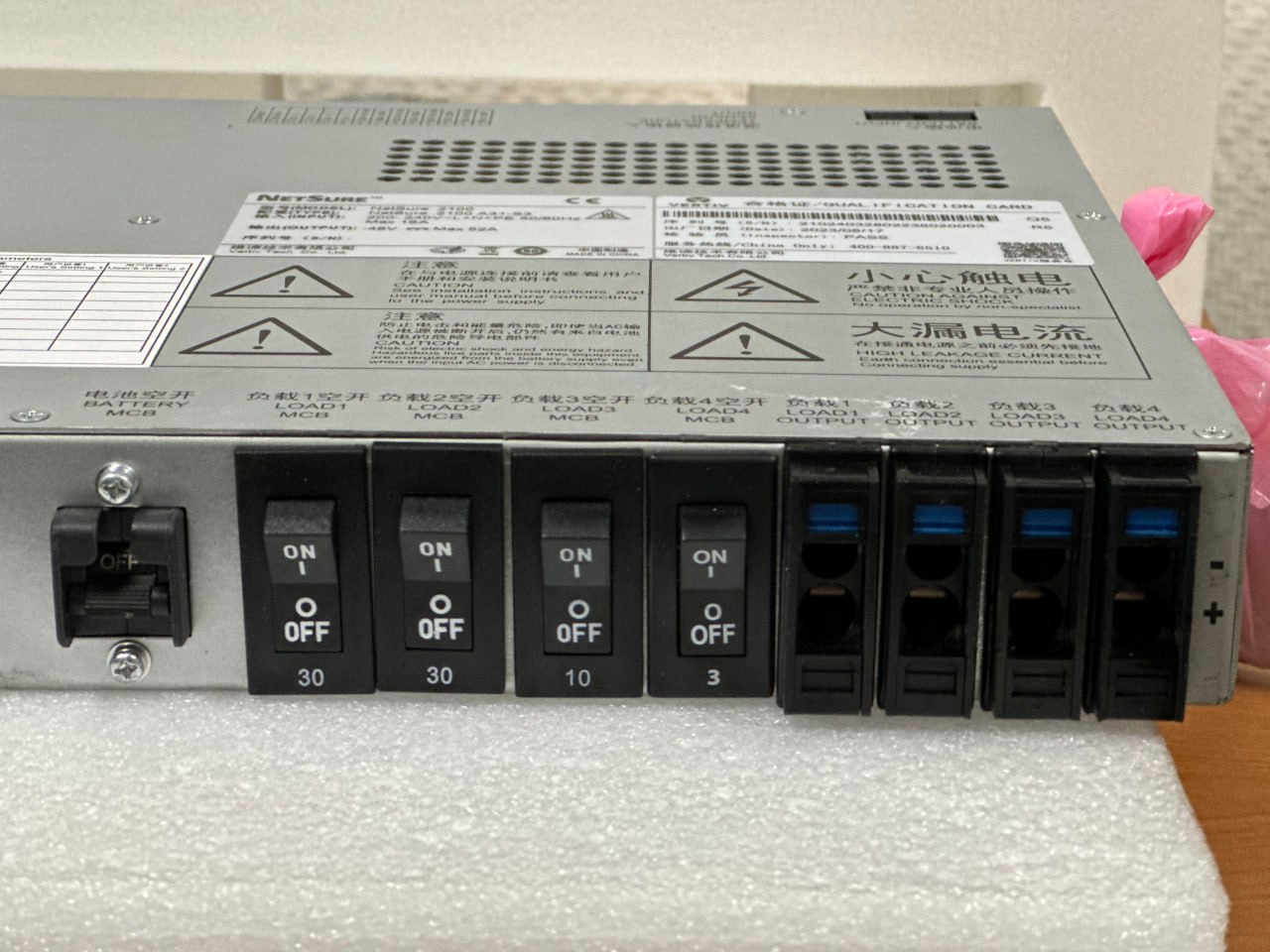

С правой стороны расположены 4 автоматических выключателя нагрузки (LOAD 1 … LOAD 4 MCB), а также парные клеммы (+/–) для подключения отходящих кабелей (LOAD 1 … LOAD 4 OUTPUT).

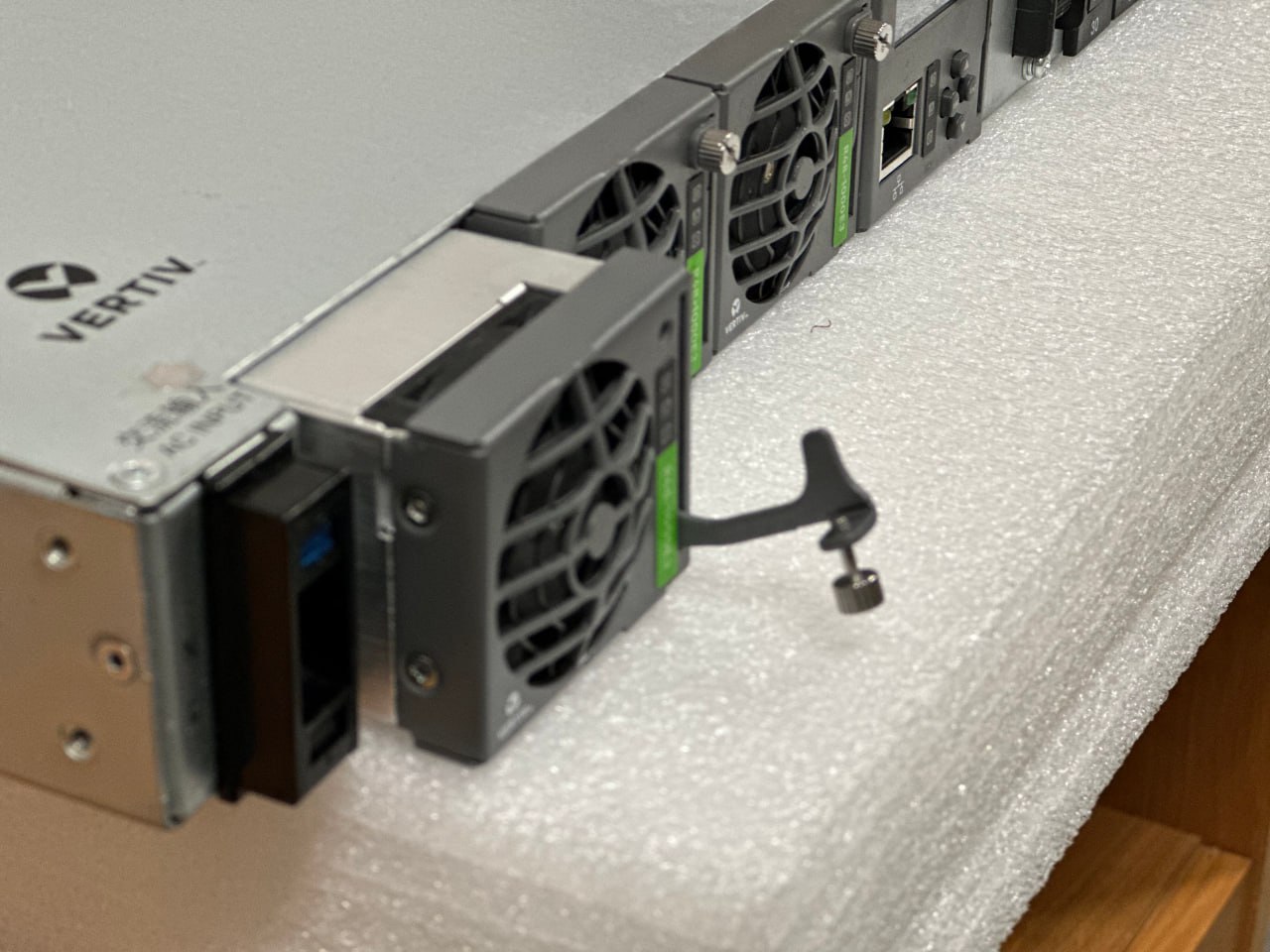

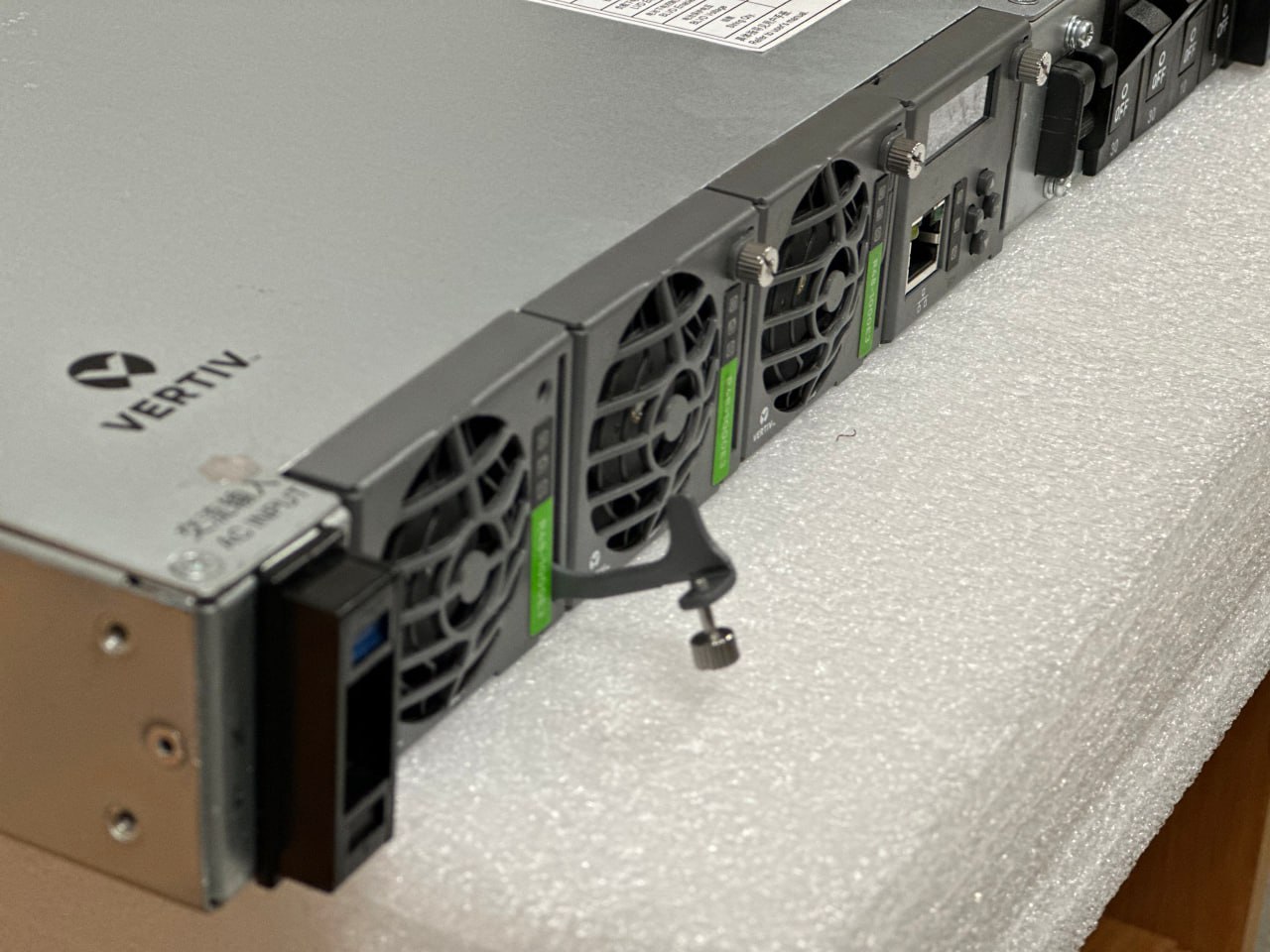

Для извлечения из системы электропитания в каждом выпрямительном модуле предусмотрена откидная механическая ручка, которая крепится к фронтальной панели с помощью винта.

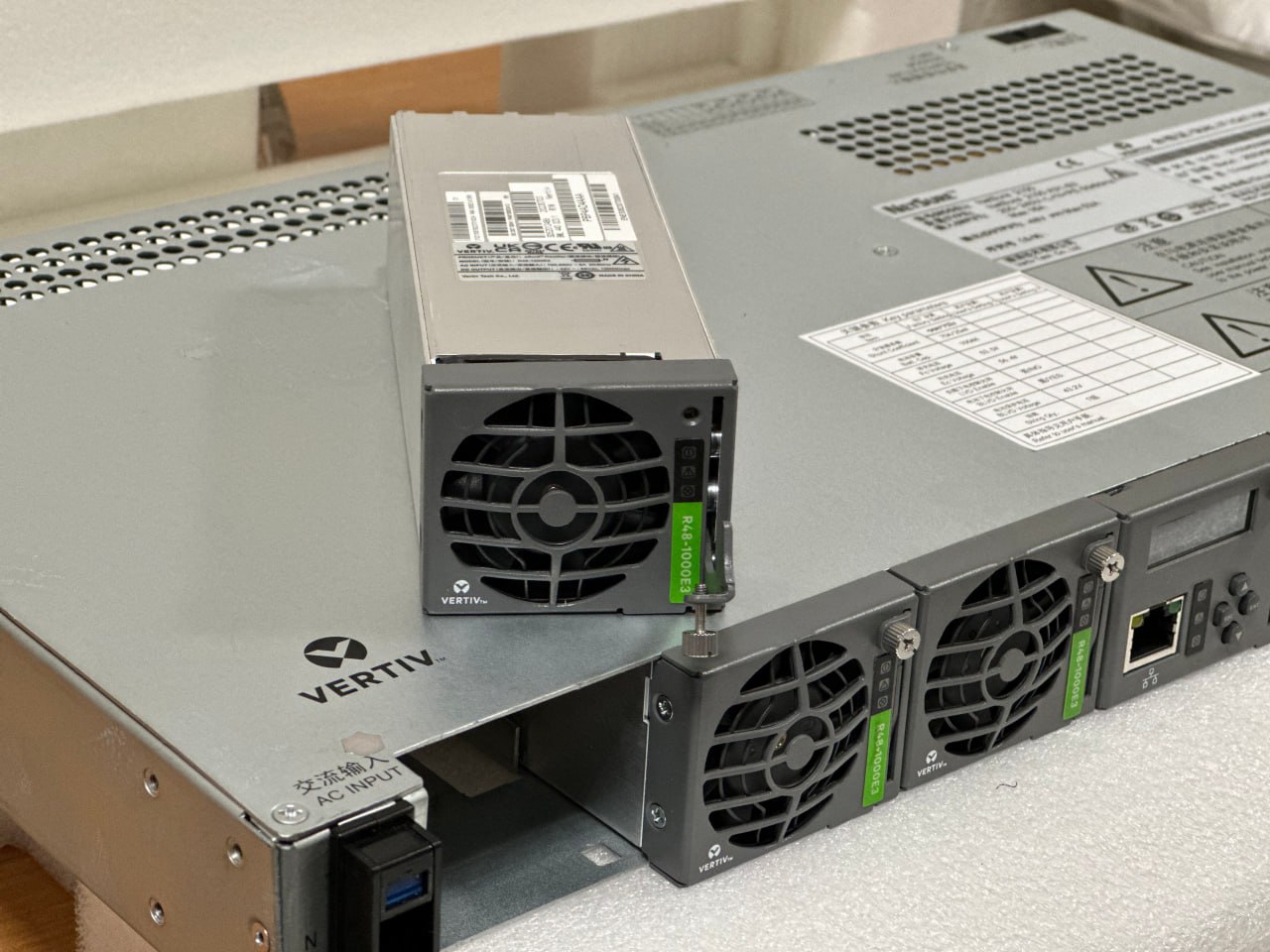

При необходимости винт откручивается, механическая ручка освобождается, а чтобы извлечь выпрямительный модуль из системы электропитания, необходимо потянуть за механическую ручку (контроллер M831A извлекается из системы электропитания таким же способом).
Фронтальная панель выпрямительного модуля Vertiv R48-1000E3 выполнена в виде круглой решётки, предохраняющей электронные компоненты и вентилятор охлаждения от проникновения внутрь твёрдых предметов. В левом нижнем углу решётки нанесён логотип компании-производителя «Vertiv», с правой стороны рядом с откидной механической ручкой находятся 3 светодиода для сигнализации состояния, а чуть ниже вертикально нанесена маркировка (R48-1000E3). Сверху модуля наклеена заводская табличка и стикеры со штрихкодами.

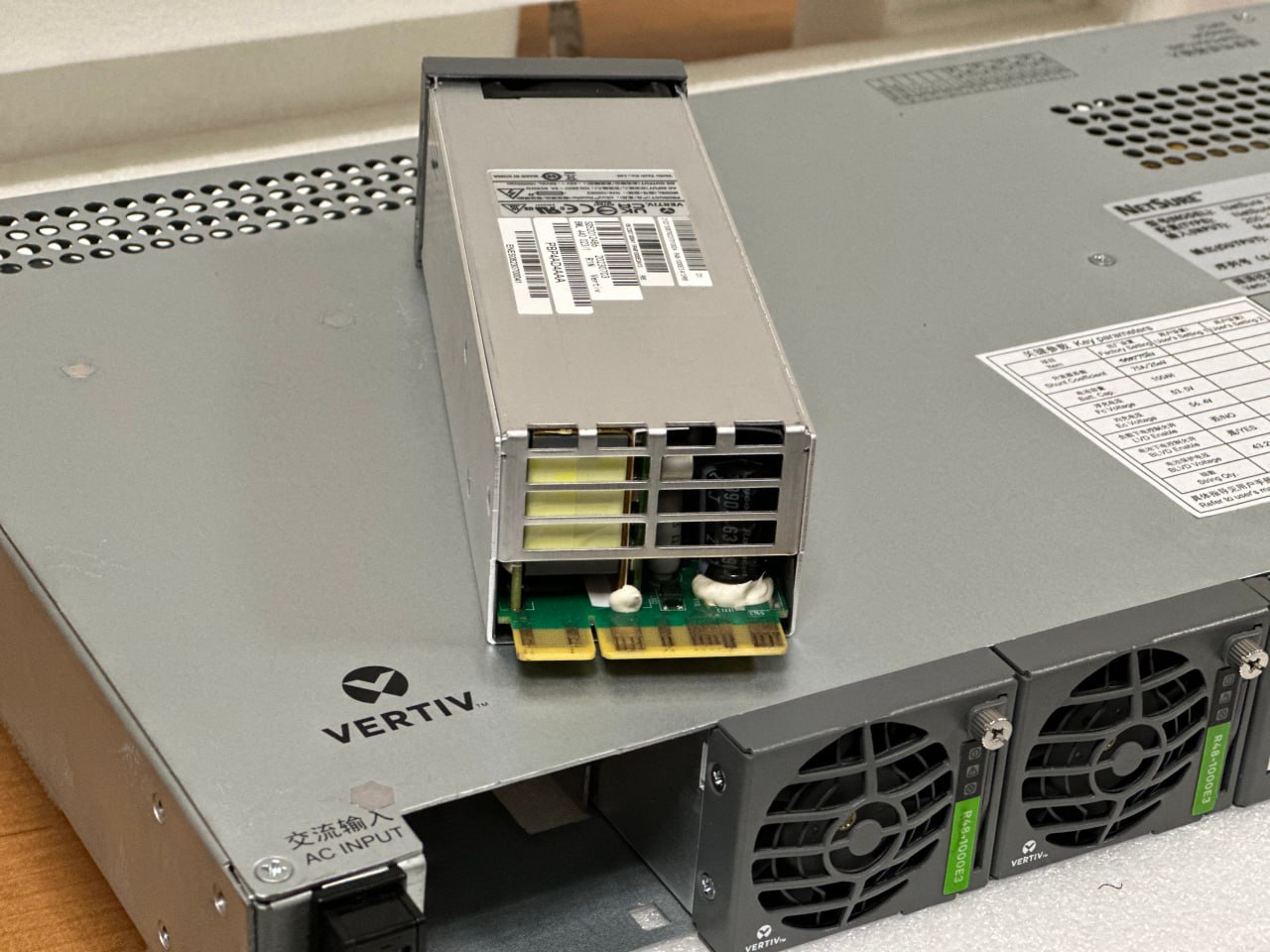

С тыльной стороны выпрямительного модуля расположена металлическая решетка, обеспечивающая безопасность обслуживающего персонала от поражения электрическим током и предохраняющая силовую электронику выпрямительного модуля от попадания твёрдых предметов. Выступающая часть печатной платы с медными дорожками различной ширины (контактными группами для подачи внешнего электроснабжения 1ф. 230В, получения постоянного тока 48В, а также подключения к информационной / управляющей шине «CAN») предназначена для установки модуля в слот системы электропитания.

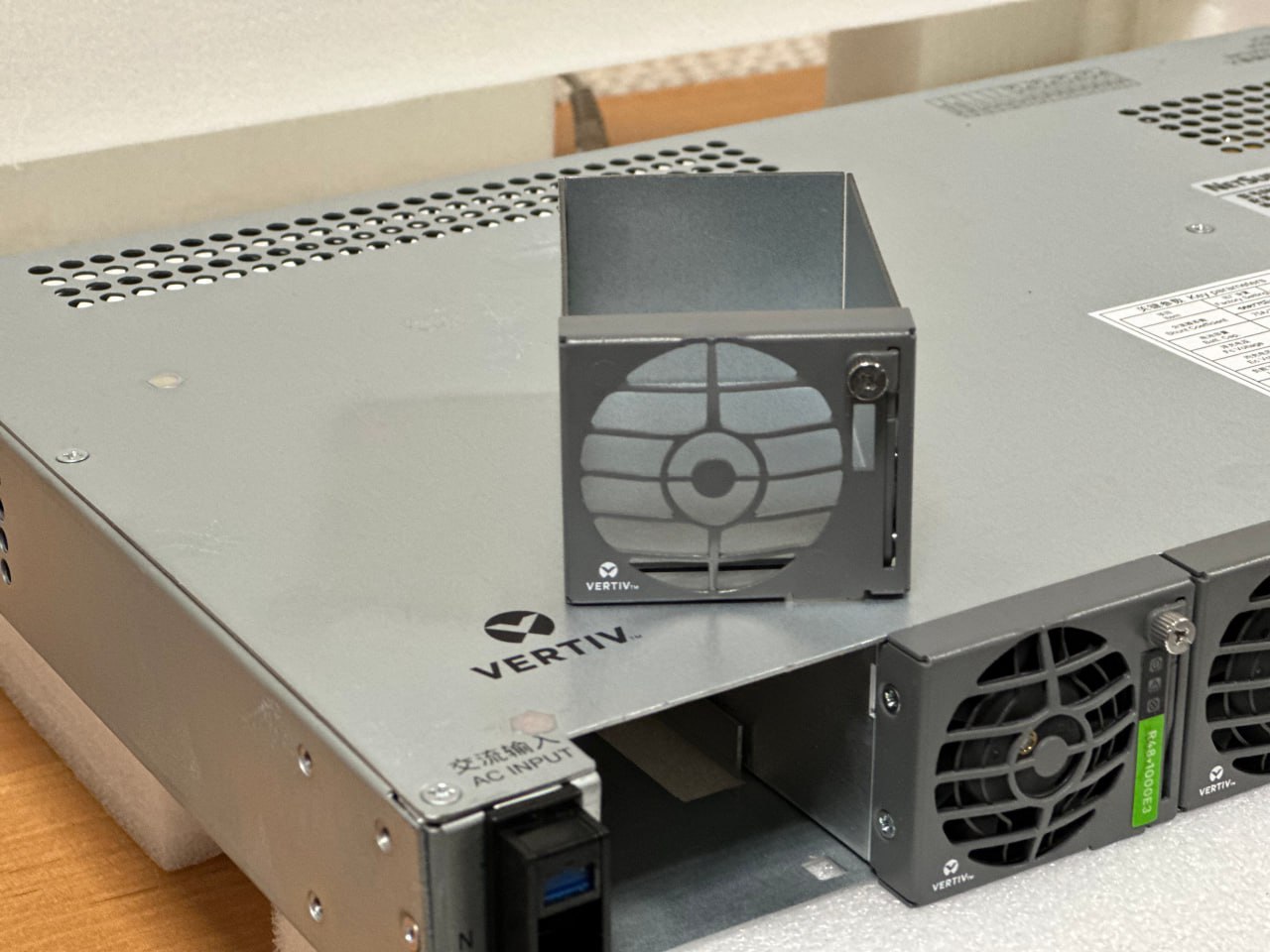

Системы электропитания Vertiv NetSure 2100 A31-S2 и -S3 оборудованы 3-мя слотами для установки выпрямительных модулей R48-1000E3. При заказе конфигураций с одним или двумя выпрямительными модулями необходимо использовать заглушки вместо отсутствующих модулей, которые устанавливаются в пустые слоты системы электропитания и крепятся по фронту так же, как и выпрямительные модули.

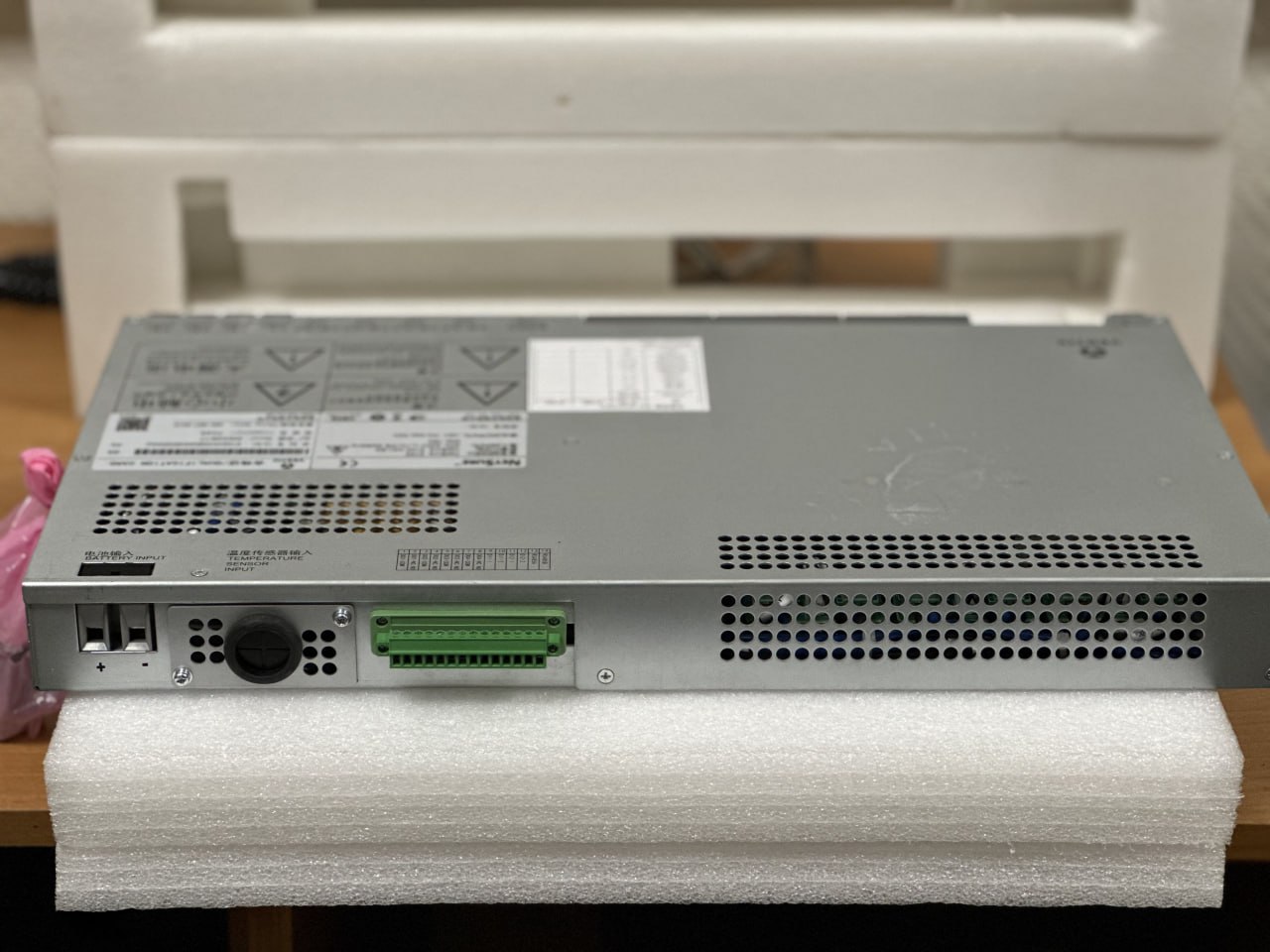

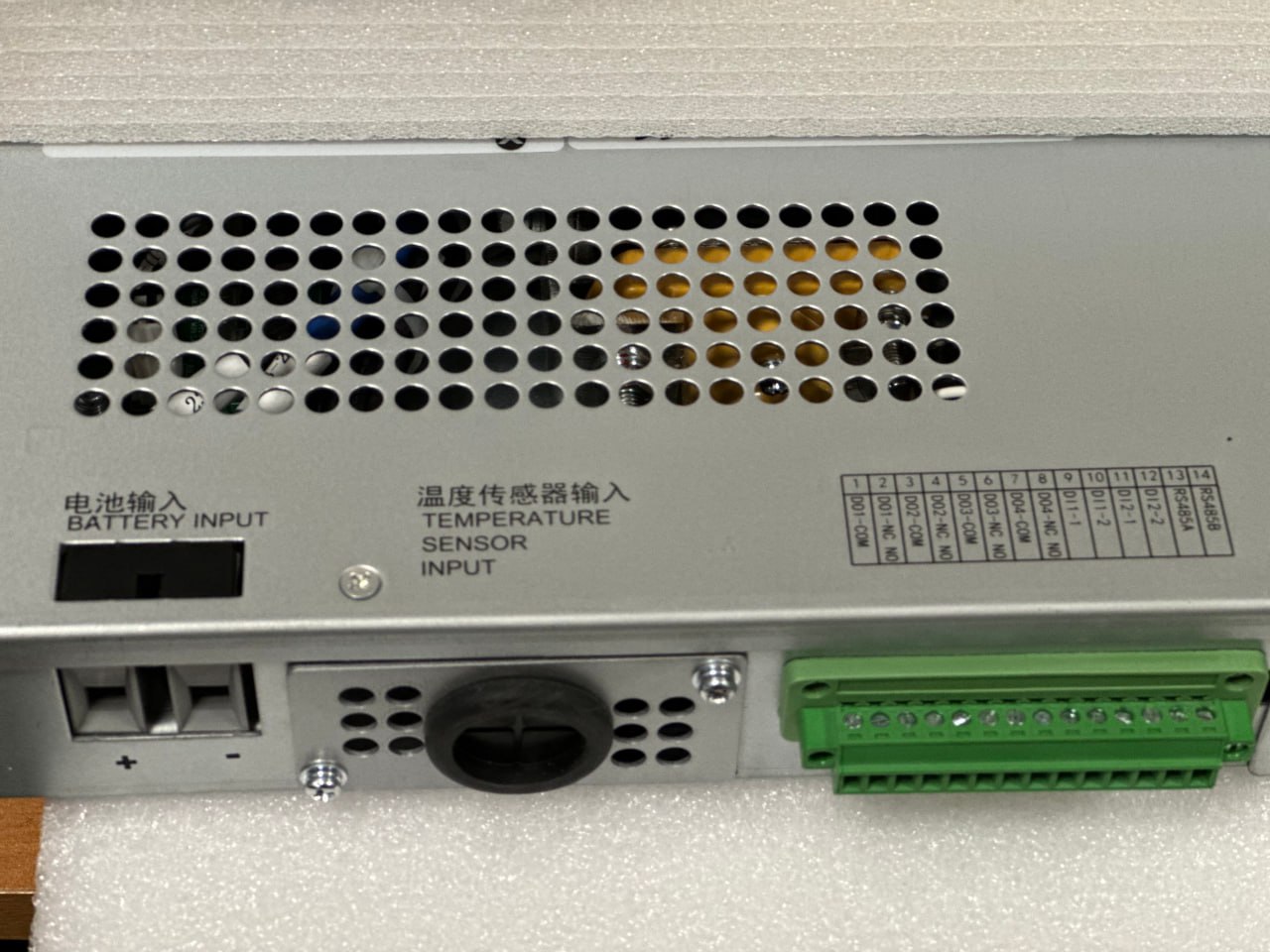

В тыльной части системы с левой стороны расположены: терминальные клеммы (+/–) для подключения аккумуляторной батареи (BATTERY INPUT), фальш-панель с резиновый сальником, закрывающая разъёмы для подключения температурных датчиков (TEMPERATURE SENSOR INPUT) и широкий 14-контактный порт сигнализации.
Рассмотрим подробно назначение контактов порта сигнализации:
- 4 пары «сухих» контактов для аварийных сигналов (D01 … D04: NC/NO и COM)
- 2 пары «сухих» контактов для цифровых входов (DI1 и DI2)
- 1 пара RS485 (A и B

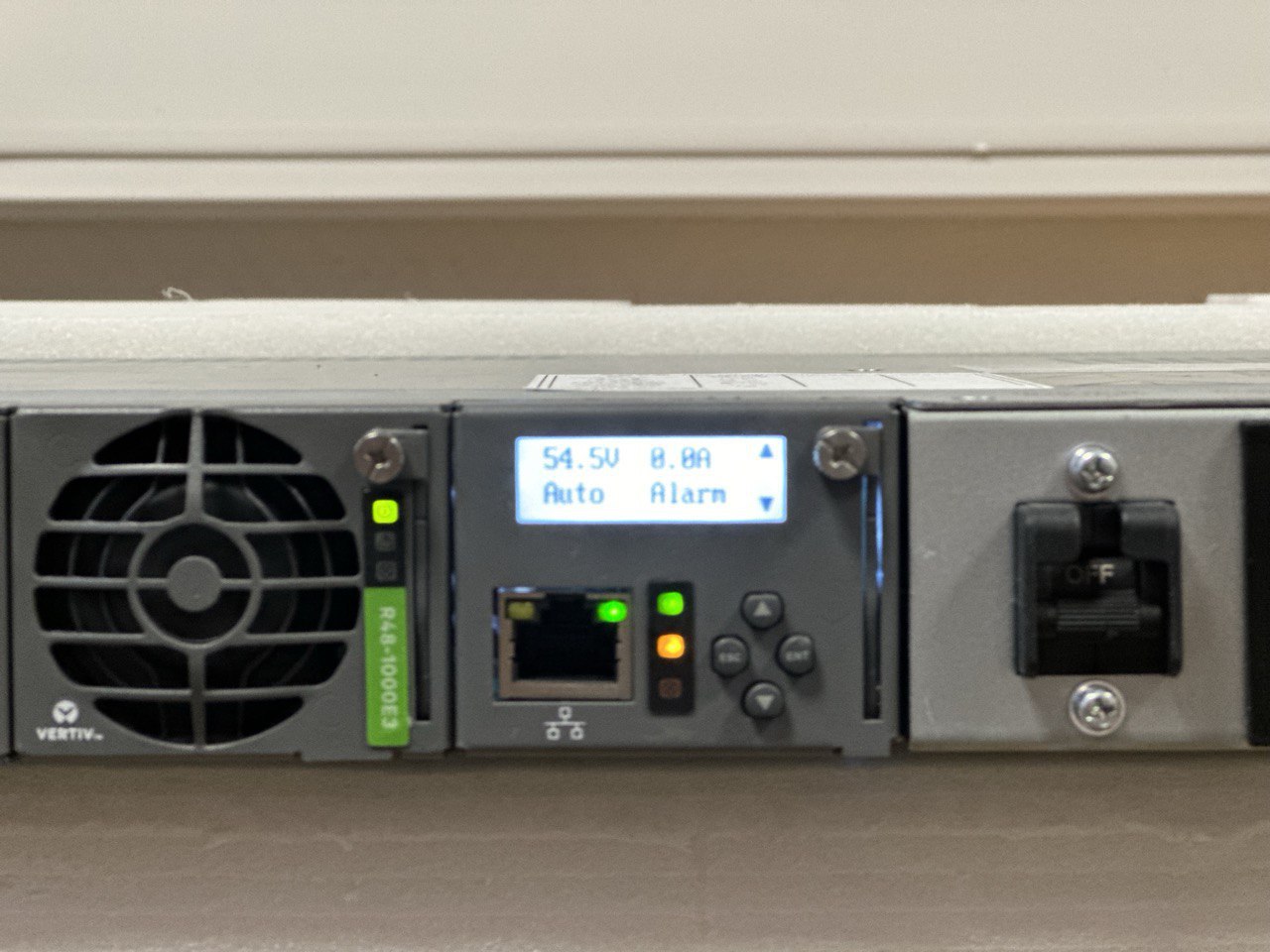

Контроллер M831A установлен в специально выделенный слот в центре системы электропитания. На фронтальную панель контроллера выведен монохромный дисплей, коммуникационный порт интерфейса Ethernet (разъём RJ45, протоколы HTTP/HTTPS, используемые браузеры: IE, Chrome, Firefox и Safari), 3 светодиода для сигнализации состояния и 4 кнопки для навигации в меню и установки параметров.
