Rectiverter сочетает в себе функции выпрямителя и инвертора в одном компактном модуле для смешанных сред переменного и постоянного тока. Это означает, что его можно использовать в качестве единственного силового модуля в системах, сочетающих в себе функции системы питания постоянного тока и AC-UPS.
3 порта
Rectiverter имеет три порта: один для входа переменного тока, один для выхода переменного тока и один порт постоянного тока, который является двунаправленным, т. е. используется как для входа, так и для выхода постоянного тока. Эта уникальная двунаправленная способность обеспечивает новую архитектуру и внутренний поток энергии внутри модуля.
Строительный блок в модульных системах
Модуль Rectiverter имеет те же размеры и механическую конструкцию, что и другие модули Eltek Flatpack2, и является основным строительным блоком модульных и, следовательно, масштабируемых систем. Они совместимы с текущими контроллерами Eltek Smartpack, что обеспечивает сложные функции контроля и мониторинга системы для оптимизированной, безопасной и бесперебойной работы.
Как он работает

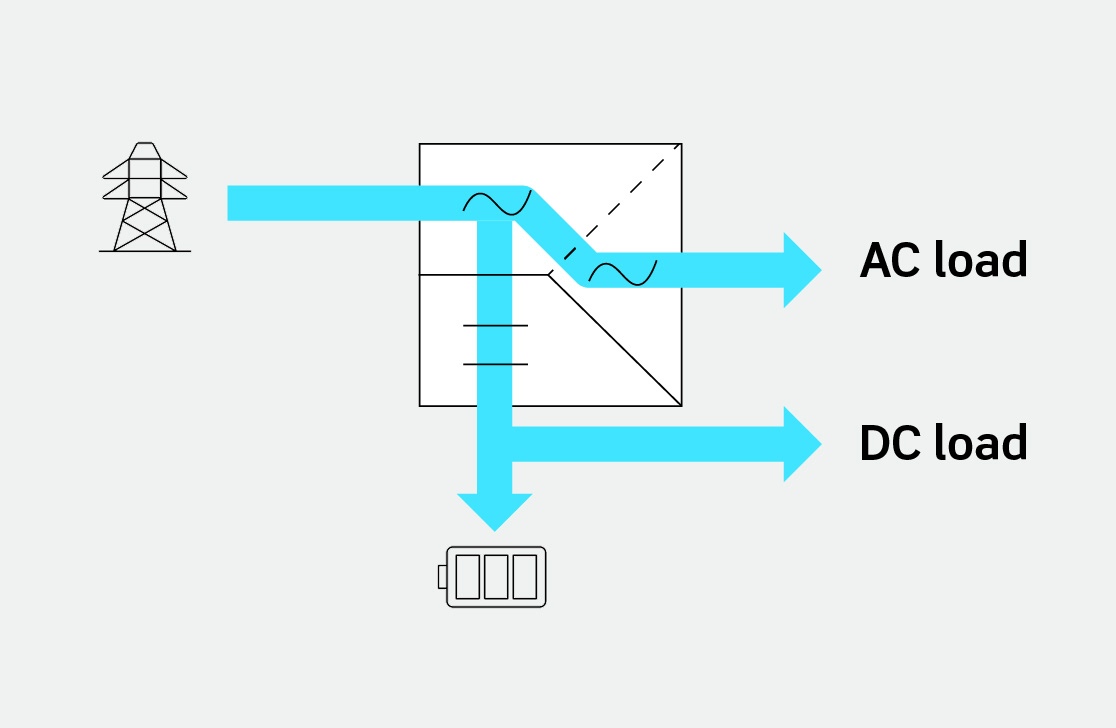

При нормальной работе Rectiverter обеспечивает питание как переменного, так и постоянного тока с общей нагрузкой до 2000 Вт на модуль. Входной переменный ток сначала выпрямляется до промежуточного постоянного напряжения, которое питает встроенный каскад инвертора для получения идеальной формы выходной волны переменного тока. Двунаправленный каскад DC/DC подключается между промежуточным напряжением постоянного тока и портом постоянного тока модуля.
Во время нормальной работы каскад DC/DC подает энергию на порт постоянного тока, заряжая батареи соответствующим напряжением и питая нагрузки постоянного тока. В случае отказа переменного тока (сети) поток энергии ступени постоянного/постоянного тока изменится на противоположный, забирая энергию из порта постоянного тока, аккумуляторов, для питания ступени инвертора для бесперебойного питания нагрузок переменного тока. Переход с переменного на постоянный ток происходит мгновенно и без помех нагрузки.
В солнечных системах Rectiverter забирает избыточную солнечную энергию из порта постоянного тока для питания нагрузок переменного тока, тем самым снижая потребление от сети. В этой ситуации промежуточное постоянное напряжение в модуле питается одновременно как от выпрямленной сети, так и от двунаправленного DC/DC каскада.
Эта автоматическая и беспрепятственная двунаправленная способность - это то, что отличает Rectiverter с технической точки зрения. Функционально его уникальность заключается в его способности быть выпрямителем и инвертором в одном модуле, обеспечивая беспрецедентную гибкость в смешанных средах переменного и постоянного тока.
Это уменьшает количество оборудования и значительно упрощает архитектуру, что в конечном итоге снижает общую стоимость владения.
Помимо того, что Rectiverter представляет собой комбинированный ИБП переменного тока и источник питания постоянного тока, он также может использоваться как чистый инвертор (без подключения к сети переменного тока). В этом случае система Rectiverter подключается к системе питания постоянного тока, обеспечивая резервную энергию для нагрузок переменного тока.
Кроме того, Rectiverter можно использовать как чистый выпрямитель в системах без нагрузок переменного тока. Эти дополнительные возможности делают Rectiverter невероятно гибким.
Широкий выбор систем Rectiverter
Eltek предлагает семейство модулей Rectiverter, охватывающих широкий спектр требований к входу и выходу. Модули объединены в предопределенные, но масштабируемые системы на основе Rectiverter, которые также включают батареи, распределительные устройства, выключатели, шкафы, стойки и другие системные компоненты. Его можно использовать с любым контроллером Smartpack для комплексного управления системой и функций мониторинга.

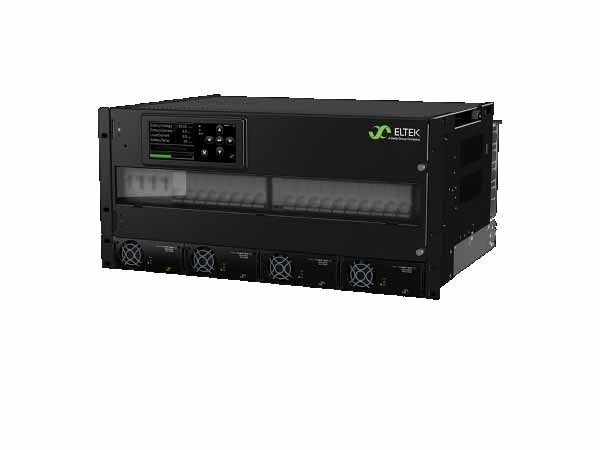

В нашем каталоге представлены следующие модели модулей Rectiverter:
Rectiverter в телекоме: Единая энергосистема - как для переменного, так и для постоянного тока
Система Rectiverter значительно снижает сложность и улучшает обзор, контроль и надежность оборудования с питанием от переменного и постоянного тока во многих телекоммуникационных приложениях.
Большинство телекоммуникационных установок имеют источник постоянного и переменного тока с резервным аккумулятором. Обычно это решается отдельными системами постоянного тока и ИБП переменного тока или инверторными системами, добавленными к системе постоянного тока, с отдельными контроллерами и интерфейсами контроллеров.
Оба решения являются дорогостоящими как с точки зрения первоначальных инвестиций, так и в процессе эксплуатации и обслуживания.
В системах на основе Rectiverter как переменный, так и постоянный ток доступны из одной системы, контролируются и управляются с помощью одного контроллера и системы управления, что требует гораздо меньше места и обеспечивает более надежное питание критически важного оборудования.
Rectiverter также хорошо вписывается в такие приложения, как удаленные радиоголовки (использующие переменный ток для питания антенн) или в гибридных солнечных решениях с требованиями нагрузки переменного тока.

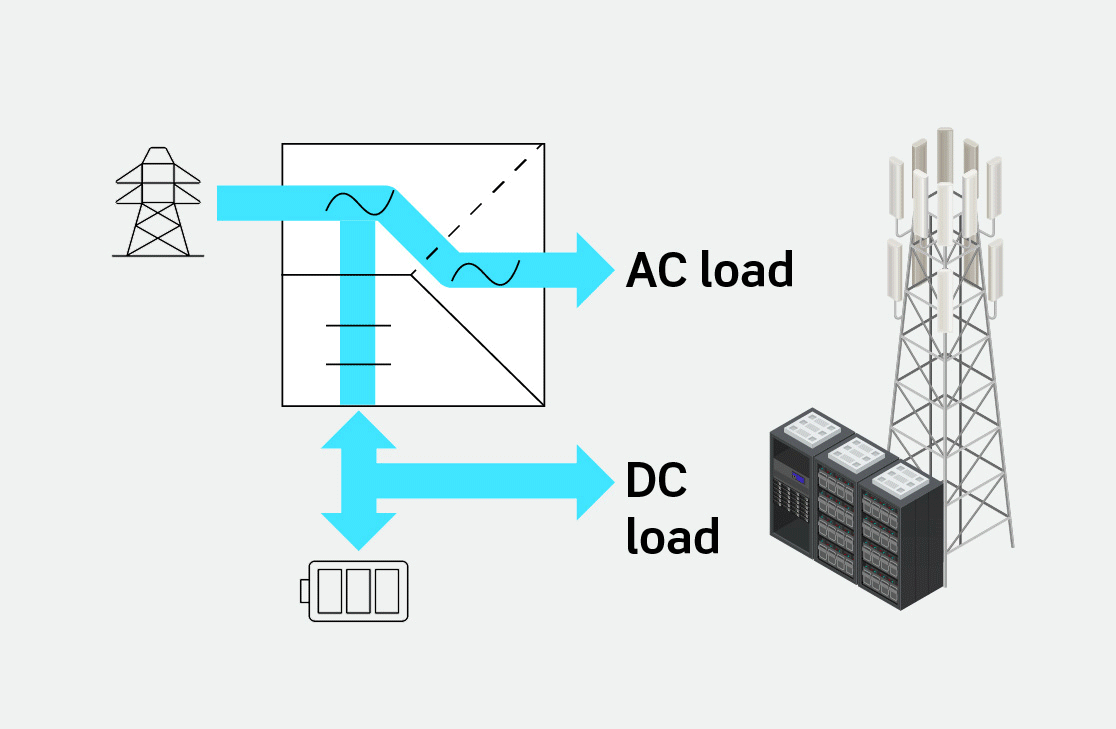

Изображение 1: Rectiverter используется в стандартном телекоммуникационном приложении. Питание и резервное питание обеспечиваются как для переменного, так и для постоянного тока одновременно.
Изображение 2: Rectiverter, используемый в гибридной телекоммуникационной сети, где солнечный преобразователь Eltek добавляет питание для нагрузок переменного тока, нагрузок постоянного тока и аккумуляторов.
Rectiverter в дата-центрах
Rectiverter — отличная новость для «пограничных» центров обработки данных и сетей 5G. «Пограничные» центры обработки данных — это относительно небольшие автономные установки, которые будут играть важную роль в развертывании настоящих высокоскоростных телекоммуникационных сетей 5G, где более энергоемкие радиостанции и антенны будут развернуты ближе к конечному пользователю и где Серверы с питанием от переменного тока будут сосуществовать с телекоммуникационным оборудованием 48 В постоянного тока 5G.
В таких комбинированных средах переменного и постоянного тока концепция Rectiverter -
Выход переменного и постоянного тока из одного блока - легко помещается.
Центр обработки данных представляет собой сложную среду, зависящую от стабильного энергоснабжения критически важных приложений. Rectiverter значительно снижает сложность и улучшает обзор, контроль и надежность оборудования с питанием от переменного и постоянного тока — при минимальном пространстве.
Rectiverter в железной дороге и метро
Железнодорожная инфраструктура — это среда с широким и разнообразным сочетанием железнодорожного движения и вспомогательных систем, работающих на переменном и постоянном токе, например аварийное освещение в туннелях, системы оповещения, информационные системы и многое другое. Rectiverter увеличивает обзор и гибкость за счет снижения сложности железнодорожной инфраструктуры.
Rectiverter в энергетике
Решения Rectiverter уменьшают сложность и экономят место, обеспечивая переменный и постоянный ток для приложений в области автоматизации, связи, управления распределительным устройством, безопасности и аварийного управления, а также управления электростанцией.
Rectiverter в морских и офшорных условиях
Решения Rectiverter сэкономят место, повысят стабильность и удобство обслуживания оборудования и приложений на борту судов и морских установках.
Готовы к более разумному будущему
Возможность изменить направление потока энергии является важным требованием для будущего, в котором энергия будет использоваться более устойчиво. Технология двунаправленного потока мощности указывает на более интеллектуальное будущее, в котором поток энергии можно оптимизировать, а энергию хранить и использовать так, как и когда это необходимо.
