Рассмотрим подробно систему электропитания постоянного тока FlatPack2 2U Integrated и максимальной мощностью 8кВт. Обычно она упакована в картонную коробку размерами 490х540х190мм и весит около 11 кг (без выпрямительных модулей).

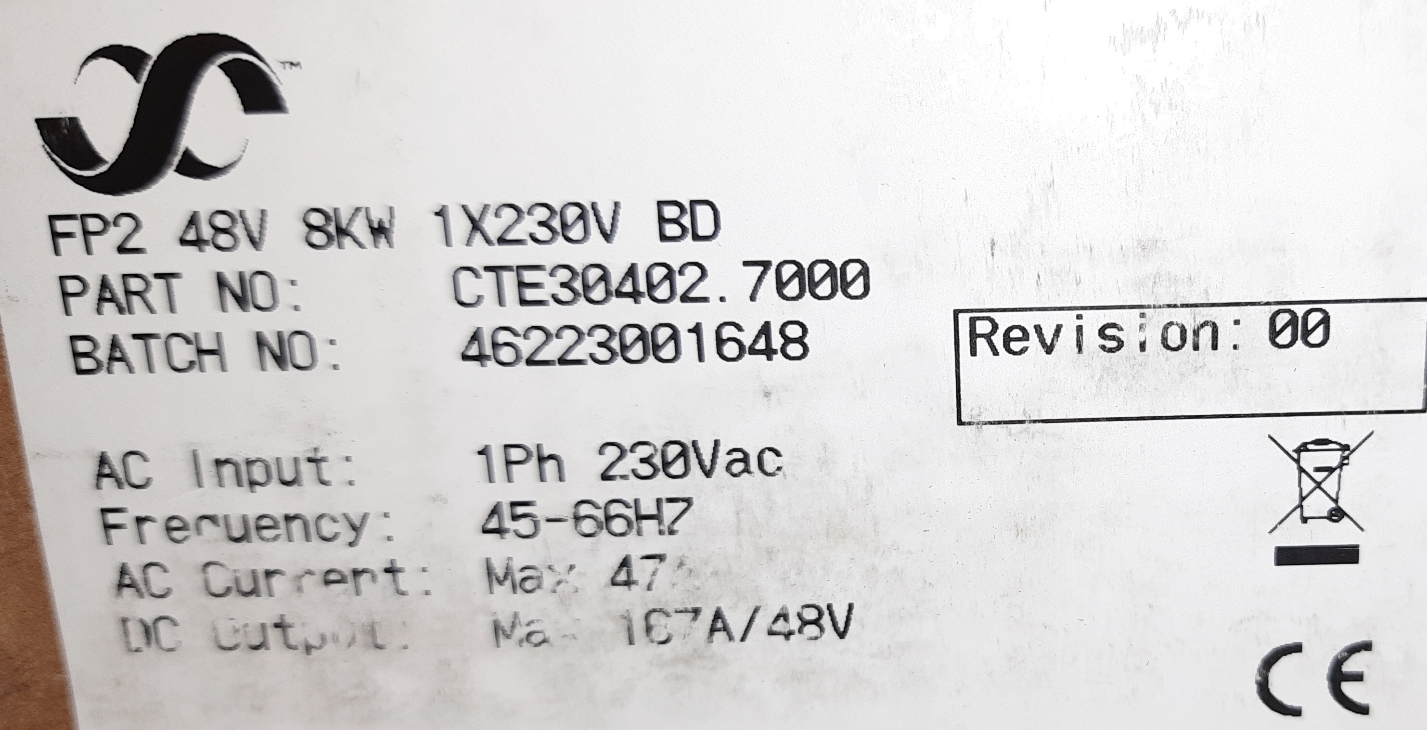

Также на коробке мы можем увидеть наклейку с указанием основных параметров системы, расположенной внутри.
Открываем, коробку и видим, что система установлена в ложементы из лёгкого вспененного полимера, что позволяет безопасно перевозить оборудование различными видами транспорта.

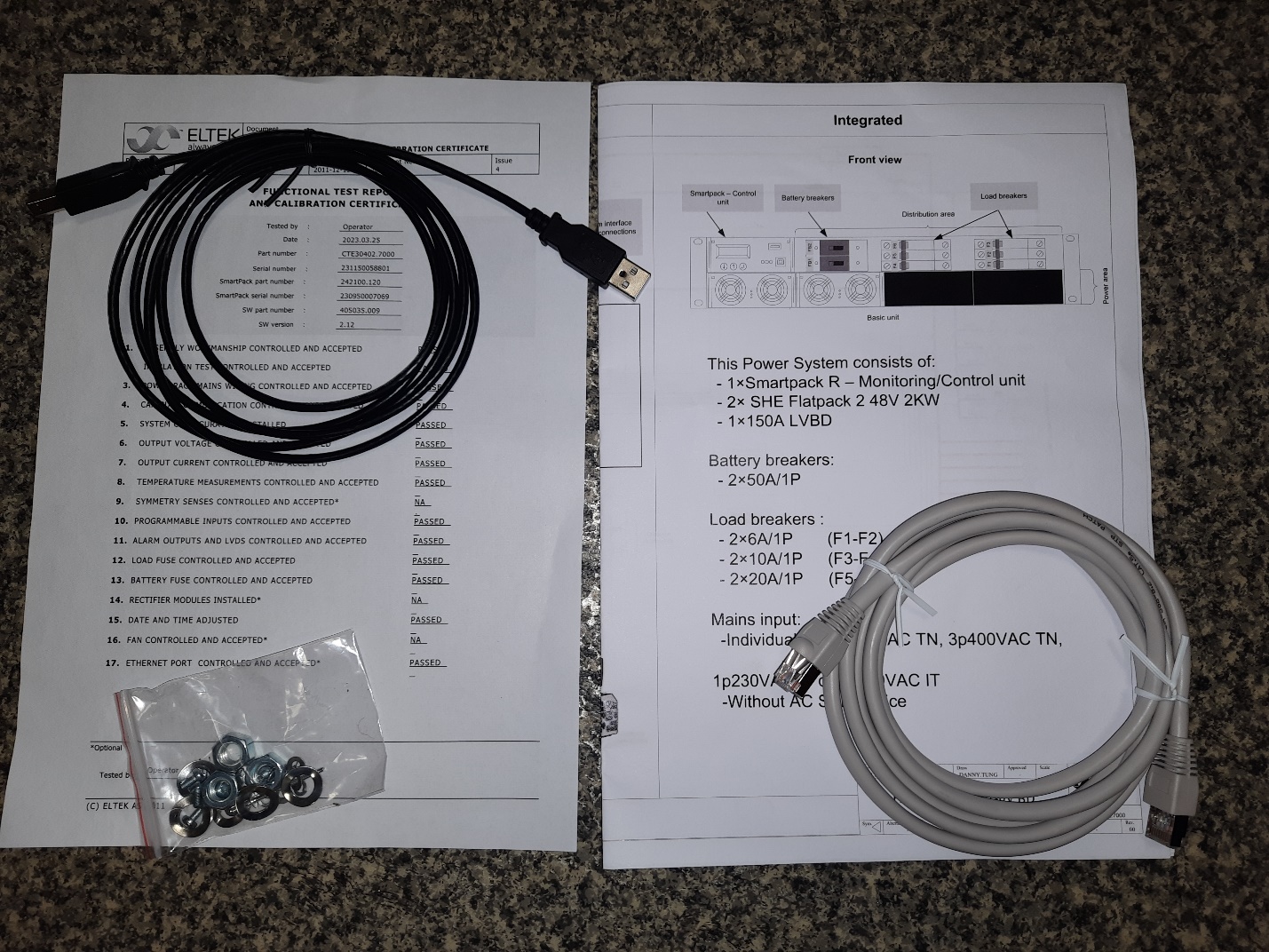

Для защиты от влаги система электропитания упакована в полиэтиленовый пакет с мешочком силикагеля внутри. Сверху находится пакет с документацией, двумя коммуникационными кабелями (USB и RJ45) и крепёжными элементами.
Достаём систему из картонной коробки, освобождаем торцы от ложементов из вспененного полимера, снимаем полиэтиленовый пакет, осматриваем и проверяем на отсутствие внешних механических повреждений.

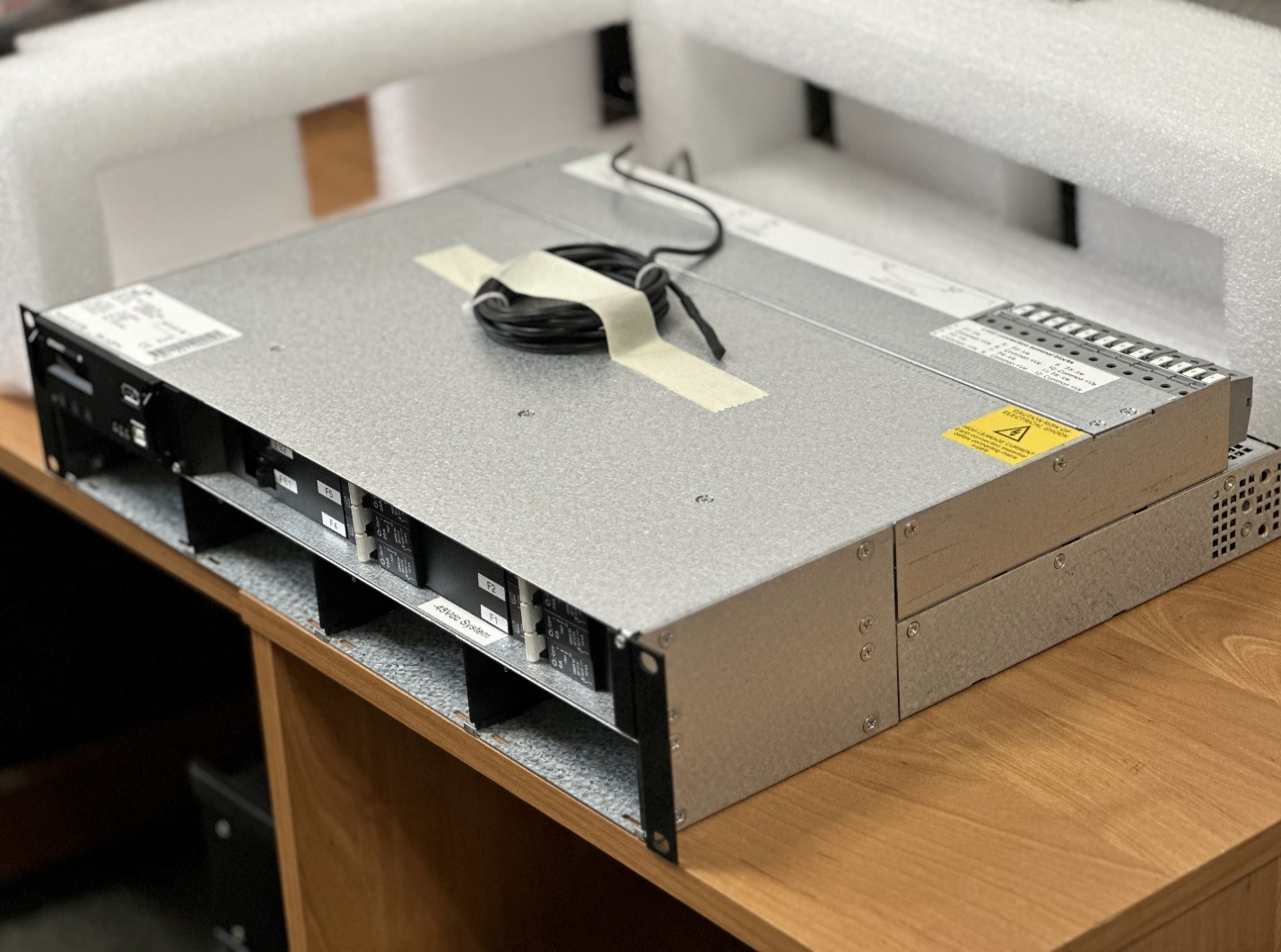

Сверху металлического каркаса липкой лентой закреплен кабель с датчиком температуры, входящий в комплект системы электропитания.

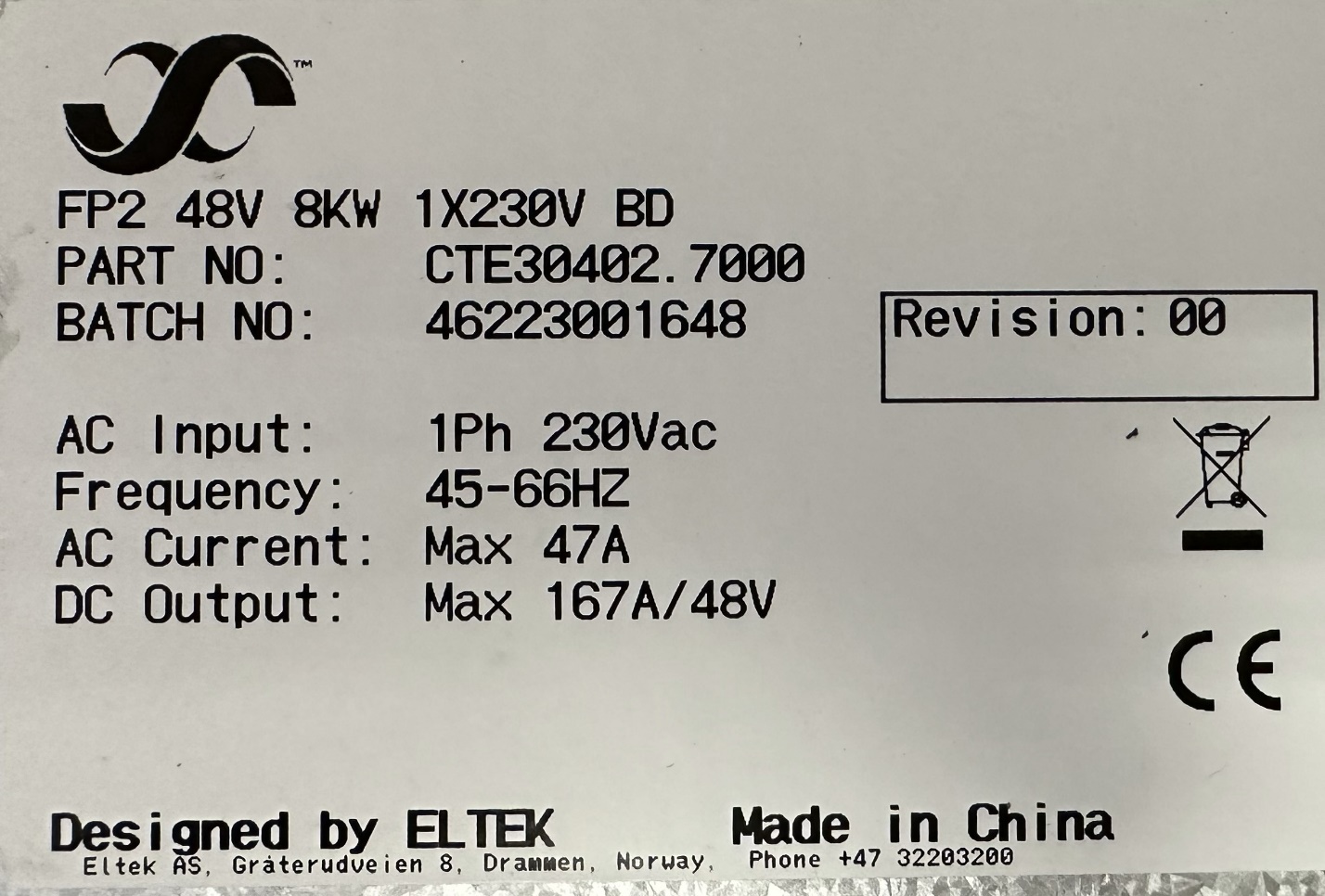

На верхней части каркаса наклеен стикер производителя с информацией об основных параметрах системы (идентичный стикеру на коробке).

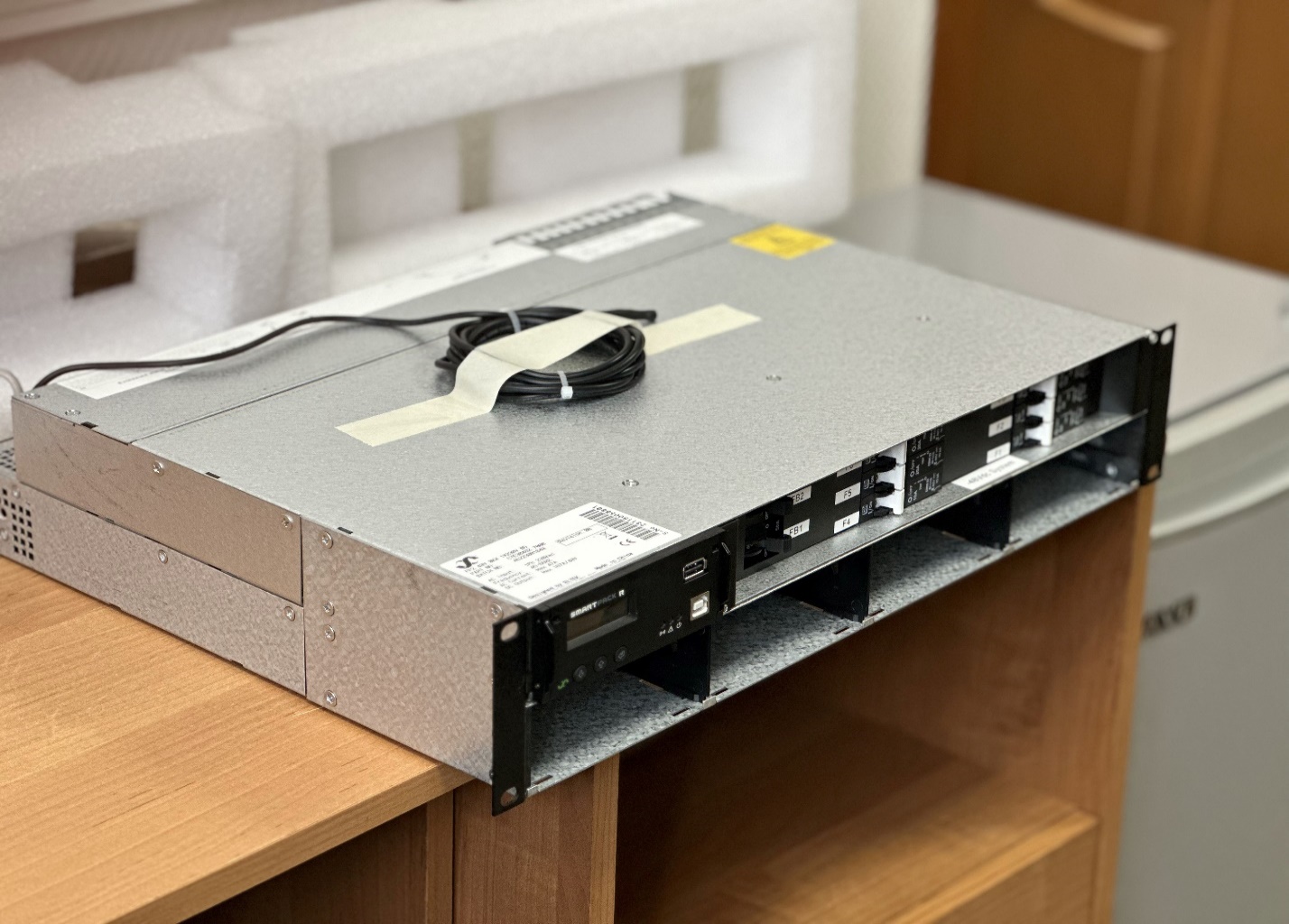

В левом верхнем углу по фронту системы (под стикером) установлен контроллер Smartpack, правее контроллера расположены 2 автоматических выключателя аккумуляторных батарей (FB1 и FB2), а также 6 автоматических выключателей для подключения нагрузки (F1 … F6).
Снизу расположена силовая полка для установки 4-х выпрямительных модулей Flatpack2.
С левой и с правой стороны каркаса системы находятся крепежные отверстия для установки в 19-дюймовую стойку или аппаратный шкаф

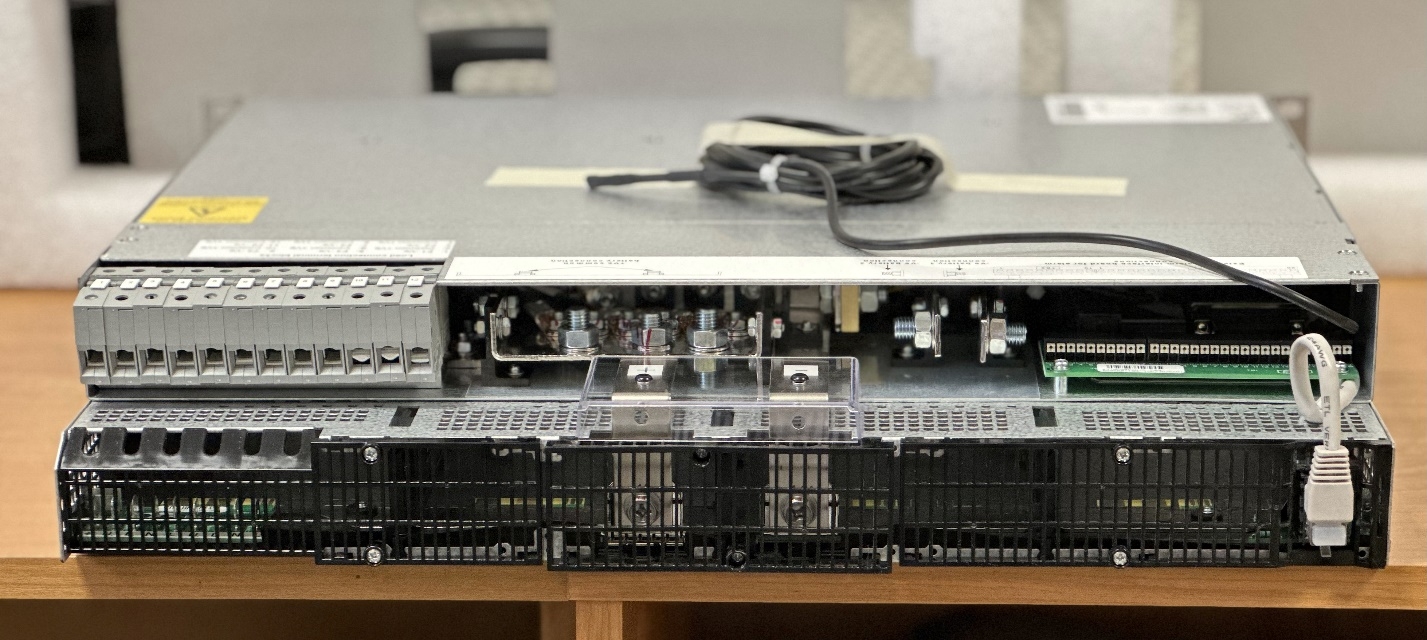

В задней части системы с левой стороны расположены: терминальные клеммы для подключения нагрузки постоянного тока, ниже – блок терминальных клемм для подключения внешнего электроснабжения переменного тока. Правее располагаются медные шины и болтовые клеммы автоматических выключателей FB1 и FB2 для подключения батарейных кабелей от 2-х групп аккумуляторных батарей, справа вверху – блок клемм для подключения аварийной сигнализации, а снизу – подключение информационной / управляющей CAN-шины

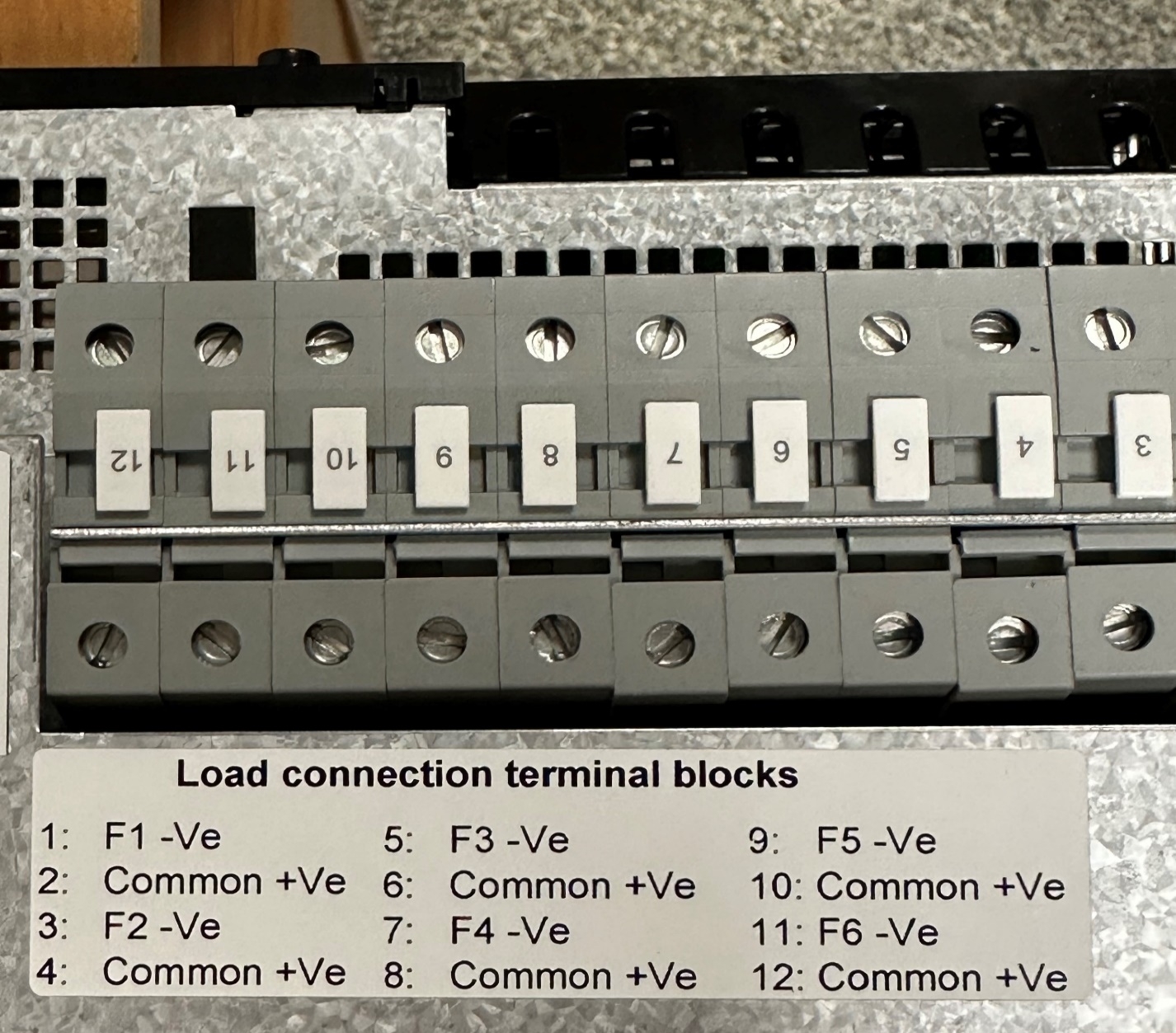

Назначение терминальных контактов подключения нагрузки (Load connection terminal blocks) указано на фото ниже:
На нижней части каркаса системы наклеен стикер, на котором подробно указано назначение контактов подключения аварийной сигнализации и 2-х групп аккумуляторных батарей.
